Placa mãe

1. O que é a placa-mãe?

A placa-mãe (motherboard, mainboard ou placa-mãe) é o componente central de um computador. É a placa de circuito impresso que interliga fisicamente e eletricamente todos os demais componentes — processador, memória RAM, armazenamento, placa de vídeo, fontes de alimentação e periféricos — permitindo que trabalhem em conjunto como um sistema único e coordenado.

Ela não processa dados por si só (quem faz isso é a CPU), mas é responsável por rotear energia e informação entre todos os componentes, através de trilhas de cobre, chipsets e barramentos.

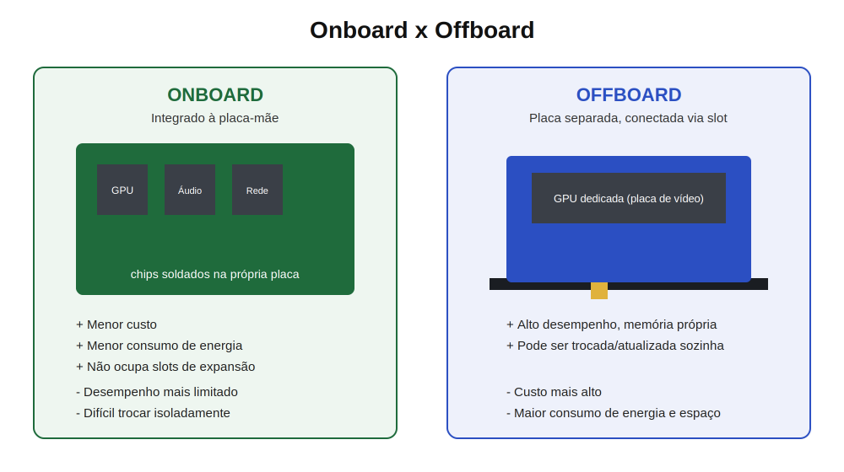

2. Onboard x Offboard

Este é um dos conceitos mais importantes para quem trabalha com manutenção, montagem e diagnóstico de computadores.

Onboard

Um componente é onboard quando está integrado fisicamente à placa-mãe, soldado diretamente nela (ou embutido no chipset/CPU). Ele não ocupa um slot de expansão separado.

Exemplos comuns de componentes onboard:

• Vídeo onboard: GPU integrada ao chipset ou ao próprio processador (ex: Intel UHD Graphics, AMD Radeon Vega integrada).
• Áudio onboard: chip de som (codec) soldado na placa, responsável pelas saídas de fone/microfone.
• Rede onboard: chip Ethernet (e às vezes Wi-Fi) integrado à placa.

Vantagens do onboard:

• Menor custo (não precisa comprar placa separada).
• Menor consumo de energia.
• Ocupa menos espaço físico e não usa slots de expansão.

Desvantagens:

• Desempenho geralmente inferior a soluções dedicadas.
• Em caso de defeito, muitas vezes não é possível trocar apenas o componente — é preciso desabilitar via BIOS e instalar uma placa offboard equivalente.

Offboard

Um componente é offboard (também chamado de “dedicado” ou “add-in”) quando é separado fisicamente da placa-mãe e conectado através de um slot de expansão (geralmente PCI Express).

Exemplos comuns de componentes offboard:

• Placa de vídeo dedicada (GPU offboard): ex. NVIDIA GeForce, AMD Radeon RX, instaladas em um slot PCIe x16.
• Placa de som dedicada: ex. Sound Blaster, para áudio de melhor qualidade.
• Placa de rede dedicada: ex. placas Wi-Fi PCIe ou placas de rede 2.5G/10G.

Vantagens do offboard:

• Desempenho superior, pois possui processamento e memória próprios (no caso de GPUs, por exemplo, VRAM dedicada).
• Pode ser atualizado ou substituído de forma independente da placa-mãe.

Desvantagens:

• Custo mais alto.
• Maior consumo de energia e, em alguns casos, exige fonte de alimentação mais robusta.
• Ocupa espaço físico e slots de expansão.

Dica de manutenção: quando um computador tem vídeo onboard e vídeo offboard (placa de vídeo dedicada) ao mesmo tempo, normalmente o sistema prioriza automaticamente o offboard. Em caso de problemas na placa de vídeo dedicada, é possível testar removendo-a e conectando o monitor na saída de vídeo onboard da placa-mãe (quando disponível), para isolar o problema.

3. Formatos (Form Factors) de placa-mãe

O formato determina o tamanho físico, a disposição dos componentes e a compatibilidade com gabinetes:

Ao escolher uma placa-mãe, é essencial verificar a compatibilidade do formato com o gabinete disponível.

4. Chipset: Northbridge, Southbridge e PCH

O chipset é o “cérebro de comunicação” da placa-mãe — um ou mais chips que gerenciam o tráfego de dados entre CPU, memória, armazenamento e periféricos.

• Modelo antigo (até ~2008): dividido em dois chips:
  • Northbridge (ponte norte): próximo ao processador, gerenciava comunicação com RAM e placa de vídeo (componentes de alta velocidade).
  • Southbridge (ponte sul): gerenciava componentes mais lentos, como portas USB, SATA, áudio e rede.

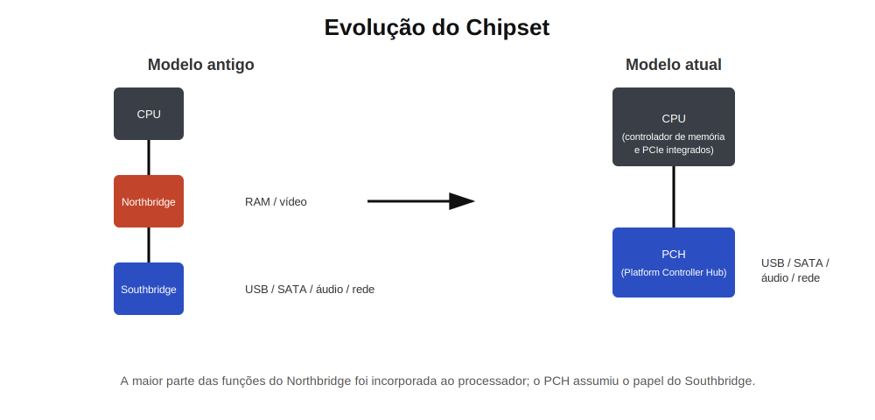

• Modelo atual: grande parte das funções do Northbridge foi incorporada diretamente ao processador. O que resta é chamado de PCH (Platform Controller Hub), equivalente moderno do Southbridge, responsável por USB, SATA, PCIe adicional, etc.

O chipset também define recursos importantes, como suporte a overclock, número máximo de portas SATA/USB, e compatibilidade com determinadas gerações de processadores (ex: chipsets Intel B760, Z790, ou AMD B650, X670).

5. Soquete do processador (Socket)

O soquete é a interface física onde o processador é encaixado. Ele determina quais processadores são compatíveis com a placa-mãe.

• Cada fabricante (Intel, AMD) utiliza soquetes próprios e específicos por geração: ex. LGA 1700 (Intel), AM5 (AMD).
• LGA (Land Grid Array): os pinos ficam no soquete da placa-mãe (usado pela Intel atualmente).
• PGA (Pin Grid Array): os pinos ficam no próprio processador (usado historicamente pela AMD).
• Trocar de geração de processador geralmente exige trocar também a placa-mãe, já que o soquete muda.

6. Slots de expansão

Usados para conectar placas adicionais (offboard) ao sistema:

• PCI: padrão antigo, praticamente extinto em placas modernas.
• AGP: usado exclusivamente para placas de vídeo antigas, hoje obsoleto.

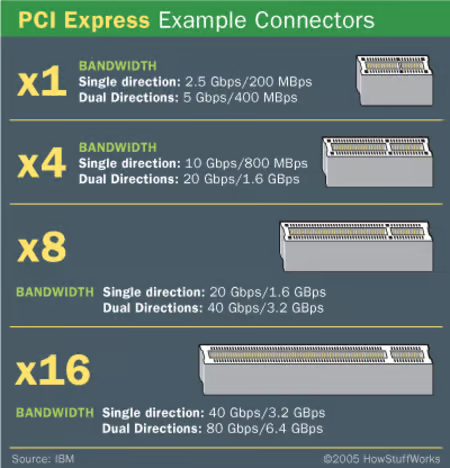

• PCI Express (PCIe): padrão atual, disponível em diferentes tamanhos físicos e velocidades — x1, x4, x8, x16 — e gerações (PCIe 3.0, 4.0, 5.0), que definem a taxa de transferência.
  • PCIe x16: normalmente usado para placas de vídeo.
  • PCIe x1/x4: usado para placas de rede, som, capturadoras, adaptadores M.2/NVMe, controladoras SATA extras, etc.

7. Slots de memória e armazenamento

• Slots de RAM (DIMM): encaixam os módulos de memória. O tipo (DDR4, DDR5) e a quantidade de slots variam por placa.
• Portas SATA: conectam HDs e SSDs SATA via cabo.
• Slot M.2: conector compacto usado para SSDs M.2, que podem seguir o protocolo SATA (mais lento) ou NVMe (usa diretamente o barramento PCIe, muito mais rápido).

8. Barramentos (Bus)

Barramentos são os “caminhos” elétricos por onde os dados trafegam entre os componentes. Os principais conceitos:

• FSB (Front Side Bus): usado em arquiteturas antigas para conectar CPU ao chipset.
• Barramento PCIe: hoje é o principal caminho de alta velocidade, usado tanto para placas de expansão quanto para armazenamento NVMe.
• Largura de banda (bandwidth): quantidade de dados que pode trafegar por segundo — quanto maior, mais rápida a comunicação entre componentes.

9. BIOS / UEFI

• BIOS (Basic Input/Output System): firmware responsável por inicializar o hardware antes do sistema operacional carregar.
• UEFI (Unified Extensible Firmware Interface): substituto moderno da BIOS tradicional, com interface gráfica, suporte a discos maiores que 2 TB, boot mais rápido e maior segurança (ex: Secure Boot).
• É na BIOS/UEFI que se configuram itens essenciais para manutenção, como modo do controlador SATA (AHCI/RAID), ordem de boot, habilitar/desabilitar componentes onboard, overclock, entre outros.

10. Outros conceitos importantes

• VRM (Voltage Regulator Module): conjunto de componentes responsável por regular a voltagem entregue ao processador. Placas com VRM mais robusto suportam processadores mais exigentes e overclock com mais estabilidade.
• Bateria CMOS: pequena bateria (geralmente CR2032) que mantém as configurações da BIOS e o relógio do sistema quando o computador está desligado. Quando descarregada, o computador pode “esquecer” data/hora e configurações de BIOS.
• Jumpers: pequenos conectores usados para configurações manuais na placa, como reset de senha da BIOS ou reset do CMOS.
• Conectores de alimentação: o principal é o conector ATX de 24 pinos; há também conectores adicionais (4 ou 8 pinos) exclusivos para alimentar o processador.
• Painel de I/O traseiro: conjunto de portas USB, áudio, rede e vídeo (quando há onboard) na parte de trás do gabinete.
• Dissipadores e heatsinks no chipset/VRM: ajudam a manter a temperatura desses componentes sob controle, especialmente em placas de alto desempenho.

11. Resumo

A placa-mãe é o elo entre todos os componentes de um computador. Compreender seu formato, chipset, soquete, slots de expansão, barramentos e a diferença entre componentes onboard (integrados) e offboard (dedicados, conectados via slots) é essencial para diagnosticar problemas, planejar upgrades e montar sistemas compatíveis com as necessidades do usuário.

Ao escolher ou avaliar uma placa-mãe, sempre verifique:

1. Compatibilidade de soquete com o processador.
2. Formato compatível com o gabinete.
3. Quantidade e tipo de slots de RAM, SATA e M.2 necessários.
4. Recursos onboard disponíveis (vídeo, rede, áudio) e se atendem à necessidade, ou se será preciso investir em soluções offboard.
5. Suporte da BIOS/UEFI aos recursos desejados (boot NVMe, overclock, Secure Boot, etc.).
