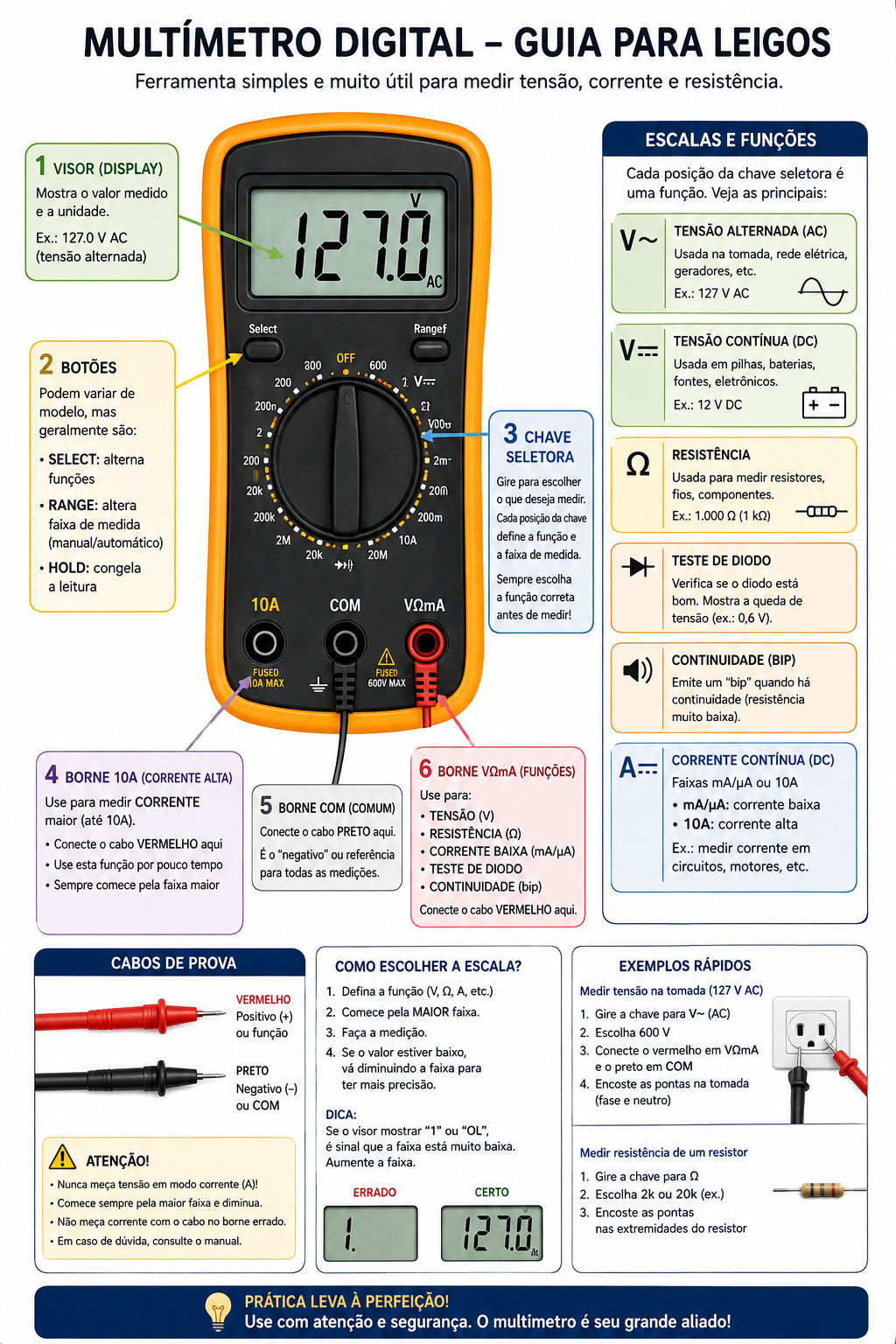

1. O que é o multímetro

O multímetro é um instrumento de medição elétrica que reúne, em um único aparelho, várias funções: voltímetro (mede tensão), amperímetro (mede corrente), ohmímetro (mede resistência) e, em muitos modelos, também testa continuidade, diodos, capacitores, temperatura e frequência.

Na manutenção de computadores, o multímetro é essencial para diagnosticar fontes de alimentação, cabos, conectores, baterias, fusíveis e componentes de placas — identificando se estão energizados corretamente ou se há falhas como rompimento de trilha, curto-circuito ou componente queimado.

2. Grandezas elétricas básicas

Antes de usar o multímetro, é importante entender as três grandezas elétricas fundamentais e como elas se relacionam:

•        U = Tensão (Voltagem) — medida em Volts (V). É a “força” que empurra os elétrons pelo circuito.

•        I = Corrente (Amperagem) — medida em Ampères (A). É a quantidade de elétrons que passa por um ponto do circuito por segundo.

•        R = Resistência — medida em Ohms (Ω). É a oposição que um componente oferece à passagem da corrente.

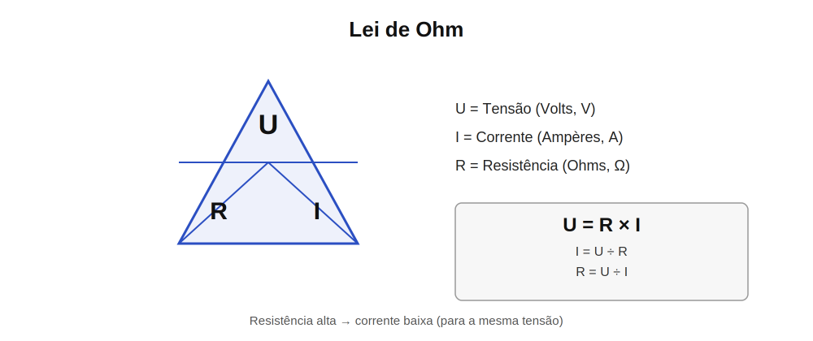

Essas três grandezas se relacionam pela Lei de Ohm:

Na prática: quanto maior a resistência de uma carga (por exemplo, uma lâmpada), menor será a corrente que passa por ela, para uma mesma tensão aplicada. Uma lâmpada, por ter resistência relativamente alta, drena uma corrente baixa em operação normal.

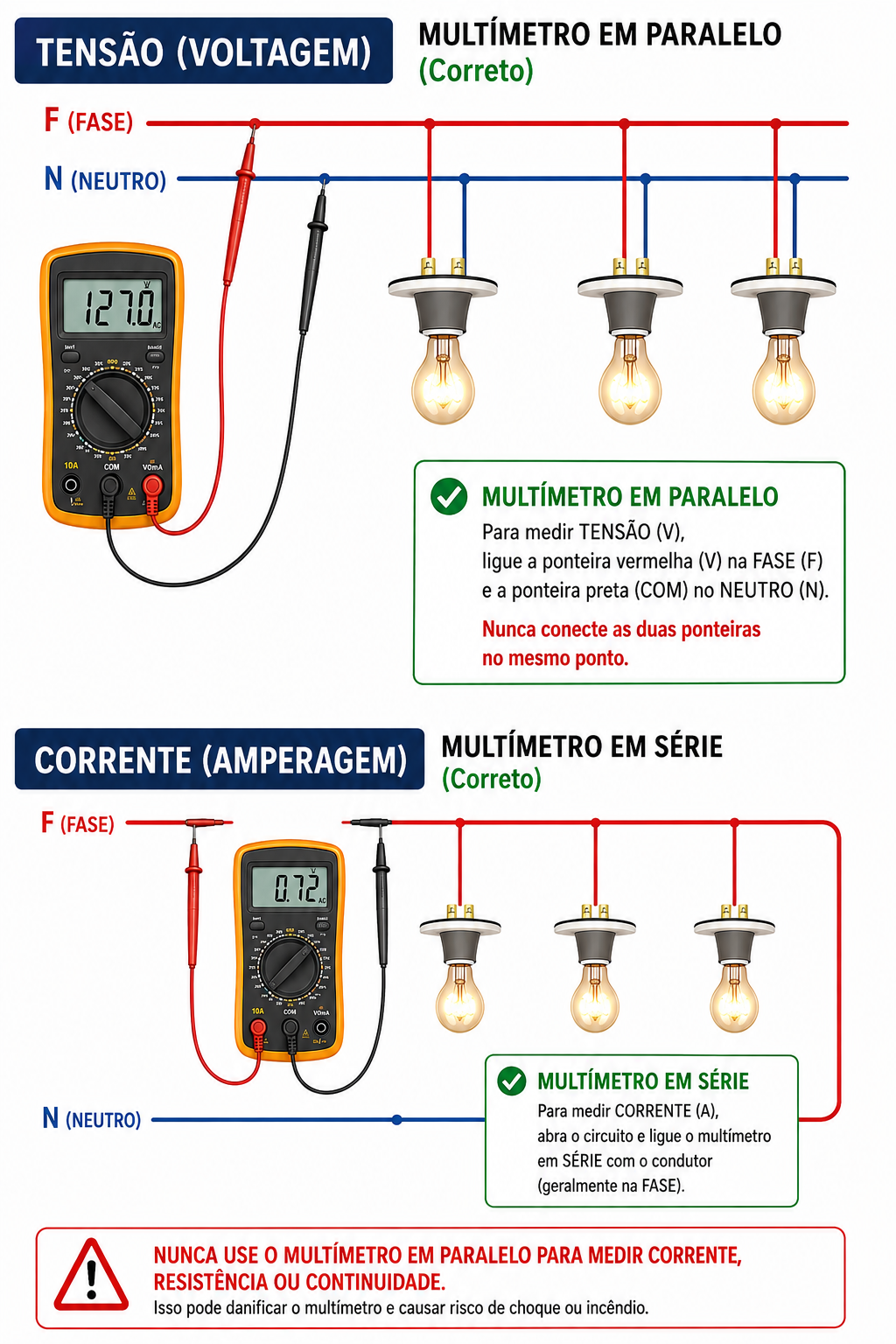

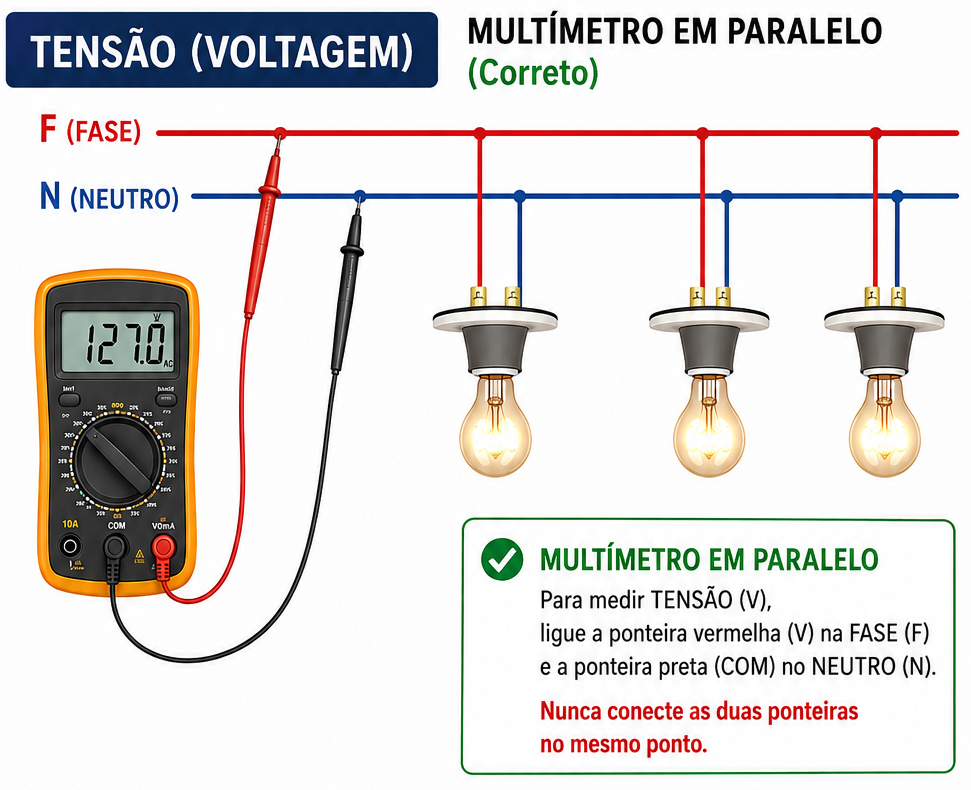

3. Como medir TENSÃO (voltagem) — ligação em PARALELO

Para medir tensão, o multímetro deve ser conectado em paralelo ao circuito ou componente, ou seja, sem interromper o circuito — apenas “encostando” as pontas de prova nos dois pontos que se deseja medir:

•        Selecione a função de tensão (V) — CA (~) para corrente alternada (tomada) ou CC (=) para corrente contínua (baterias, fontes internas).

•        Ligue a ponteira vermelha no ponto de FASE (ou polo positivo).

•        Ligue a ponteira preta (COM) no ponto de NEUTRO (ou polo negativo/terra).

•        Nunca conecte as duas ponteiras diretamente uma na outra ou no mesmo ponto.

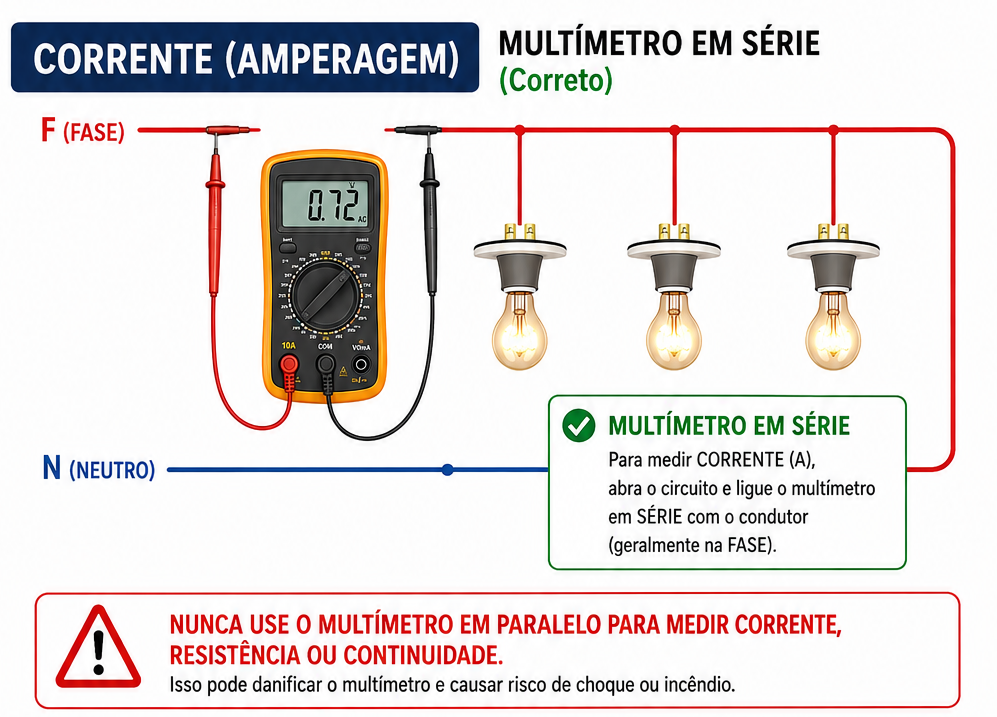

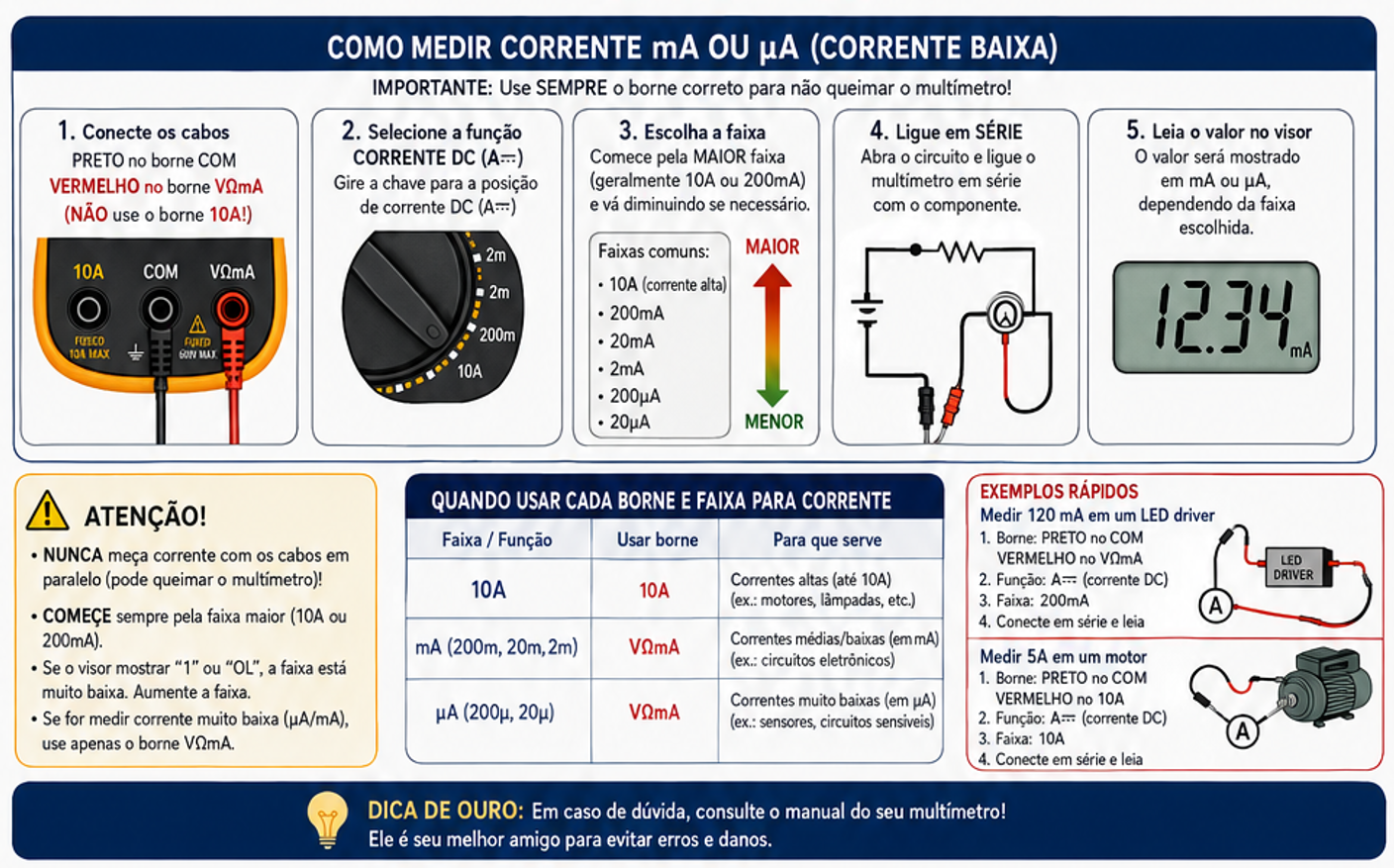

4. Como medir CORRENTE (amperagem) — ligação em SÉRIE

Para medir corrente, o multímetro deve ser conectado em série no circuito — ou seja, é necessário abrir o circuito (desconectar um dos fios) e inserir o multímetro nesse ponto, de forma que toda a corrente do circuito passe obrigatoriamente por dentro do aparelho:

•        Selecione a função de corrente (A), verificando se a corrente esperada é CA ou CC e escolhendo a faixa/entrada adequada (mA ou 10A).

•        Abra o circuito no ponto da FASE (ou do polo positivo).

•        Ligue uma ponta do multímetro a cada extremidade do fio aberto, colocando o aparelho “no caminho” da corrente.

5. Medindo resistência e continuidade

A função de resistência (Ω) mede a oposição de um componente à passagem de corrente e é usada, por exemplo, para testar resistores, motores, bobinas e fusíveis. A função de continuidade (geralmente indicada por um símbolo de “som”, °))) emite um beep quando há um caminho elétrico contínuo entre as duas pontas — muito usada para testar cabos, fusíveis e trilhas de placas.

•        Sempre meça resistência e continuidade com o circuito DESLIGADO e sem energia — nunca em um circuito energizado.

•        Retire o componente do circuito, se possível, para evitar leituras erradas causadas por outros componentes em paralelo.

6. Cuidados essenciais: nunca meça corrente em paralelo

O erro mais perigoso e mais comum ao usar o multímetro é ligar o aparelho em modo de corrente, resistência ou continuidade e conectá-lo em PARALELO com o circuito (como se fosse medir tensão).

Nesses modos, o multímetro se comporta como um caminho de resistência praticamente zero. Ao ligá-lo em paralelo em um circuito energizado, ele cria um curto-circuito direto entre fase e neutro (ou entre os dois polos), fazendo a corrente disparar instantaneamente.

7. Outros cuidados e boas práticas

•        Sempre comece pela maior faixa de medição disponível (quando o multímetro não é automático) e vá reduzindo, para não danificar o aparelho com uma leitura acima da escala.

•        Verifique se as ponteiras estão nas entradas corretas antes de medir — trocar a ponteira de 10A com a de mA é um erro comum que pode queimar o fusível interno do multímetro.

•        Nunca meça resistência, continuidade ou corrente em um circuito energizado.

•        Ao medir tensão de rede elétrica (127V/220V), segure as ponteiras pela parte isolada e evite tocar em partes metálicas expostas.

•        Confira se o multímetro está calibrado/funcionando testando em uma fonte de tensão conhecida antes de diagnósticos críticos.

•        Em caso de dúvida sobre a função ou faixa correta, consulte o manual do fabricante do multímetro.

8. Resumo

Dominar a diferença entre ligação em série e em paralelo — e saber qual função usar para cada grandeza — é a base para usar o multímetro com segurança e fazer diagnósticos elétricos corretos em computadores e outros equipamentos.
